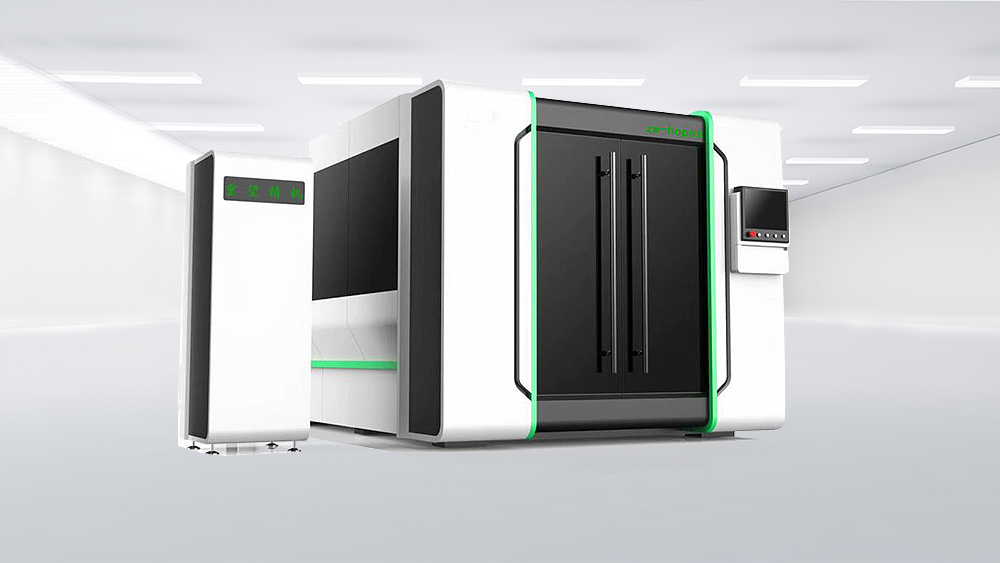

1、光纖切割機主機

機床主機由床身、橫梁、交換工作臺、Z 軸裝置、操作控制部分，氣路水路等部分組成。

床身部分：

身采用整體焊接結構，經退火消除內應力后進行粗加工，經過二次振動時效處理后精        加工而成，較好地解決了因焊接及加工而產生的應力，從而大大地提高了機床的穩定性，。

X、Y、Z 軸均采用進口伺服電機，配備高剛性精密減速機及磨削齒輪齒條、高精度直線導軌等高效傳動機構，有效地保證了傳動的精度；機床配有自動潤滑裝置，切割區域設有分區除塵排煙裝置，切割區底部裝有廢料車，可定期拉出清理廢料。

橫梁：

采用航空鋁材質，擠壓成型方式，經退火消除內應力后進行粗加工，經過二次振動時效處理后精加工而成，保證了橫梁整體的強度、剛性及穩定性。

交換工作臺：

交換工作臺由固定工作臺主架、切割工作臺組成。 固定工作臺主架：采用厚板

折彎焊接工藝，再整體焊接成型；從而具有極大的承載能力。

切割工作臺：采用平行交換的方式，更大的承重能力，由整條方通拼焊而成，結構穩固；切割臺在同一平面，后工作臺更加方便上下料，從而提高生產效率！

工作臺配有工作臺固定夾緊裝置，可保證前工作臺切割，后工作臺上料，過程中穩定，保證正在切割產品精度。

氣路及水路系統：

光纖激光切割機的氣路有兩部分，一部分為提供給切割頭的切割氣體:有清潔

干燥壓縮空氣，氮氣、氧氣;另一部分為輔助壓縮空氣，用于分區抽風時分區氣缸及工作臺夾緊氣缸用氣體等。

切割氣體分為三種氣體：氮氣、氧氣和空氣并且這三種氣體可以通過電磁比例閥自由選擇。

光纖激光切割機的水路系統主要包括兩部分：冷卻水從冷水機組出來后，分兩路進入激光器，一路進入激光機切割頭部分，對其QBH進行冷卻；一路進入光纖激光器內部，對其進行冷卻；循環后回到冷水機。

2、軟件系統：

2.1系統介紹：

數控切割控制程序是德國Beckhoff的激光切割專業數控系系統，基于Windows XP Professional開發，與CNC控制系統可實現全面對接，因此，機床和激光器的實時控制和軟件的升級更加方便，快捷。

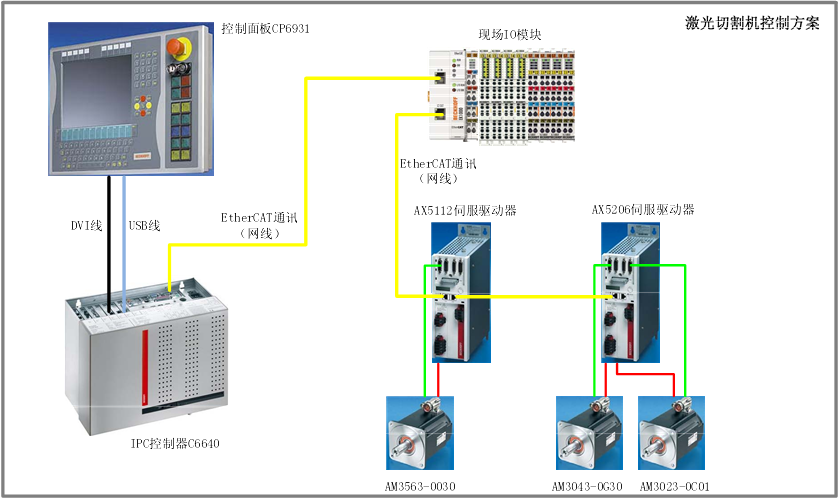

激光切割機控制系統示意圖

控制系統具有如下主要特性：

1)、界面友好，易于學習，操作便捷，其使用的數控 CNC 程序易于編輯，可讀性強。

2）、配備切割工藝參數數據庫，切割參數可以在切割過程中進行實時調整，以達到最佳切割質量。

3）、優化多種快移方式，具備空移時輔助氣體自動關閉功能。

4）、切割頭自動標定功能，Z軸響應速度大幅提升。

5）、切割系統具有蛙跳、激光能量功率控制、飛行切割、多軸同步控制功能等功能。

操作控制主界面

德國倍福系統應用特點分析：

1）、采用多點觸控的嵌入式安裝面板，操作方便快捷。

2）、不再需要任何的專用控制卡，完全采用標準PC產品，獨立于硬件供應商。

3）、支持多種現場總線，從而最大限度上滿足系統開放性的需求。

4）、整個系統只有一個CPU（PC）,完成全部的數據計算（NC,CNC,PLC）,避免傳統結構中多個CPU之間通訊配合而造成的系統性能損失。

5）、高速的EtherCAT實時以太網通訊，確保極短的控制周期及環境可靠性。

6）、在工控機性能滿足要求的情況下，對設備進行升級，比如增加伺服軸數，控制IO數，不需要更改任何主控系統。

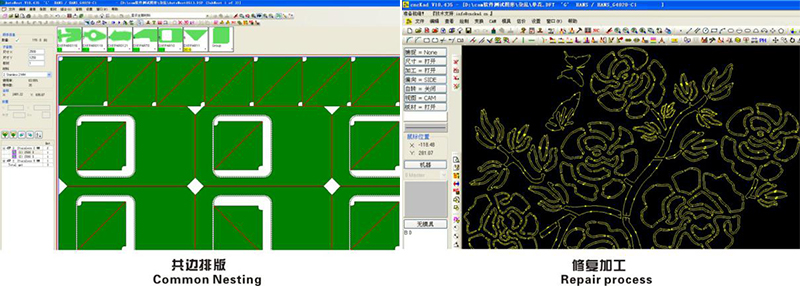

2.2、CNCKAD套料軟件

1）、多種零件導入方式

2）、快速轉換及文件批處理

3）、高效的自動排版功能

4）、可根據不同材質與厚度設置相應的工藝數據庫

5）、支持多種邊角的自動切割處理

● 根據轉角策略可自動對轉角處理 。

● 自動處理、外繞、倒圓角、轉角工藝轉換、暫停等。

6）、支持輪廓檢查和復雜圖形修復功能

7）、自動優化切割路徑

8）、完善的自動工藝與靈活的手動工藝

9）、專業的工藝顯示界面

10）、支持共邊切割

11）、軟件穩定性高

● 軟件安裝簡單，使用功能穩定。

12）、其他功能介紹：

● 支持打標和小孔標記

● 支持預穿孔和噴膜

● 支持余料切割和余料排版

3、光纖激光器

QL-FCP6020F光纖激光切割機采用的光纖激光制造商是美國恩耐

旗下公司生產的光纖激光器。作為新一代激光器，代表著光纖激光器發展的潮流，廣泛應用于各種板材乃至有色金屬的加工，可覆蓋全部類金屬。

無論是用于激光焊接還是激光切割，在需要對金屬進行高質量加工、激光功率大和光束質量高的應用領域，即在汽車和汽車零配件制造業，航空航天業和重工業等，nLight光纖激光器獲得了市場的普遍青睞。

為了滿足工業材料加工高性能和高可靠性的要求，恩耐altaTM借鑒了其他市場上商用光纖激光器作了一些改進。為使高反射材料無憂加工，altaTM集成了一個背反射隔離技術。新一代光纖激光器設計方向是最大化正常運行時間，同時包括一個創新的光纖結構，允許系統集成商和最終用戶做一些常見的現場服務活動,并且要適應工業光纖激光器的惡劣環境.

恩耐altaTM的光纖激光器產品提供領先的高達100kHz和上升時間10μs的QCW操作，它們是唯一能夠滿足在疊層制造、醫療設備和其它微制造應用領域上精細加工要求的激光器。

恩耐altaTM的光纖激光器，擁有無可比擬的可移植性和易用性，可以集成到任何激光機床中。

所有光纖激光器都配有光纖。可以靈活地集成到生產線中，方便地與工業機器人或者其它操縱系統組合在一起。

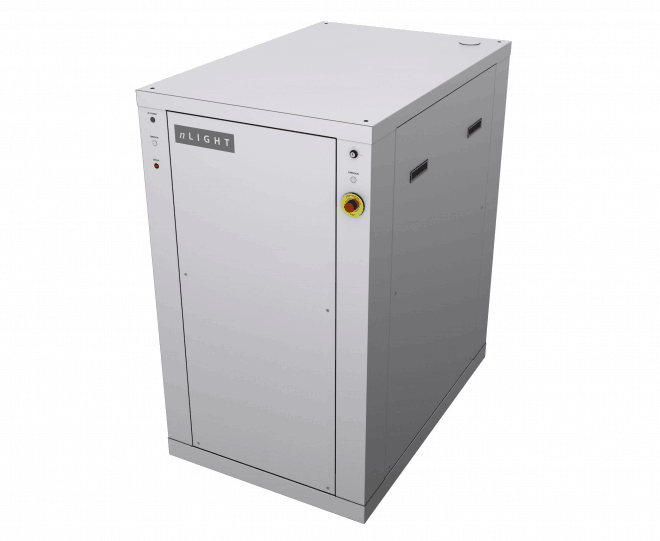

恩耐altaTM大功率光纖激光器

nLight系列光纖系列激光發生器優勢:

? 簡單的流程設置

? 背反射隔離

? 行業領先的光束質量

? >30%的電-光轉換效率

? M2≤1.3 單模和量身定制的BPP選項

? 100 kHz調制頻率, 10微秒的上升時間

? 無以倫比的產品壽命

? 采用單芯結半導體泵浦激光器作為光纖激光器的泵浦源，光纖激光器將具備長壽命的特點，因此，光纖激光器的壽命可達10萬小時。

? 較低的電耗，產品免維護

激光器主要參數
激光器	nLight
激光器類型	光纖激光器
激光器工作方式	CW,QCW
傳輸光纖直徑	100μｍ
調質頻率	100KHz
冷卻方式	水冷
輸出功率穩定度	±2%
標準輸出功率	6000W
能量輸出調節	5%-100%
中心輻射波長	1070-1080nm
電源	380-400VAC
可切割材質	不銹鋼、碳鋼、鋁、黃銅、紫銅、錳、鎳 等任意金屬材質

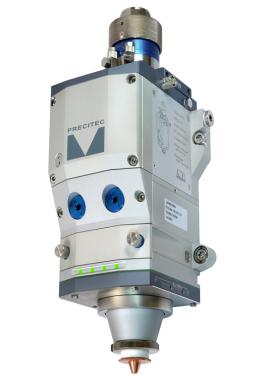

4、切割頭與隨動部分

采用德國原裝進口切割頭；全數控信號控制。

切割系統采用高速電容式傳感隨動調焦切割系統，快速響應工件表面不平狀況，精確控制激光焦點位置，保證切割質量。

采用德國原裝進口，自動調焦、APP實時監控、同軸吹輔助氣體切割，確保切割質量；

切割頭具有自動調整焦點，高速穿孔，使用戶可隨時調整和更換不同材料、不同厚的板材，極大地提高了工作效率。

帶高精度電容傳感自動跟蹤系統，在系統的控制下，能夠?qū)崿F(xiàn)非常穩定的Z軸浮動功能，防止切割板材加工過程中熱應力變形或板材不平引起的高度誤差；

切割頭采用柔性設計方案，具有快速防碰裝保護功能，可以在意外碰撞發生時自動停止切割，并且可以在繼續切割時自動返回到原來的切割點，使整個切割工作不受影響。

5、冷卻系統

采用國內知名品牌，專業激光冷水機，穩定性好，精度高。具有雙路溫控，可對激光器和切割頭進行不同溫度控制，雙溫雙控，更加有效的保證激光器及切割頭的穩定性。功能包括：水壓報警、高、低溫報警、電壓報警、及各種故障報警等。

激光專用冷卻系統，具體參數

雙溫雙控 激光專用冷水機
輸入電源	380V/50HZ
冷卻介質	蒸餾水/去離子水
水溫控制精度	±0.1oC
常溫水設定	標準 30 oC（可調）
冷凍水設定	標準 25 oC（可調）

QL-FCP6020F QL-FCP6020切割機技術參數表
環境要求	溫度使用范圍：10—35℃   濕度范圍： 40—85% 海拔 1000米以下，使用環境中無易燃、易爆、強磁、強震
設備系統參數

6、設備總體參數表

加工幅面與工作范圍
加工幅面（長×寬）	6000mm×2000mm
X軸行程	6020mm
Y軸行程	2020mm
Z軸行程	120mm
精度
X，Y軸定位精度	±0.03mm/m
X，Y軸重復定位精度	±0.02mm
速度
X，Y軸最大定位速度	140m/min
X，Y軸最大加速度	1.5 G
電源參數
相數	3
電源額定電壓	380V
頻率	50Hz
總電源防護等級	IP54

三、加工范圍與能力

1、適于切割空間：二維平面切割；

2、應用行業：鈑金加工、軌道交通、船舶制造、汽車、工程機械、農林機械、電氣制造、電梯制造、家用電器、糧食機械、紡織機械、工具加工、石油機械、食品機械、廚具衛浴、裝飾廣告、激光對外加工服務等各種機械制造加工行業；

3、切割材料：高碳鋼、低碳鋼、不銹鋼、鋁合金、黃銅、紫銅、酸洗板、鍍鋅板、硅鋼板、電解板、鈦合金、錳合金、鎳板等所有金屬材料。

4、切割范圍：0.5~22mm碳鋼，0.5~18mm不銹鋼，鋁合金0.5~12mm，黃銅0.5~12mm，紫銅0.5~8mm；

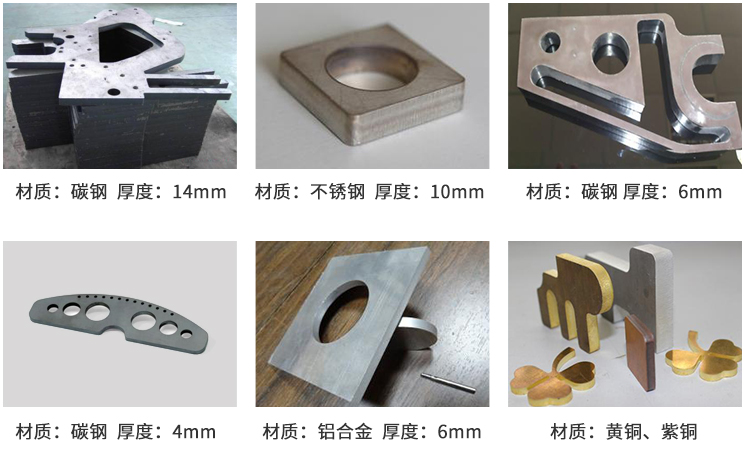

5、典型切割樣件
